产品总汇>YJ系列(CD-D) EPS单相(照明)应急电源

YJ系列(CD-D) EPS单相(照明)应急电源


产品概述:
产品用途:CD-DL单相应急电源是一种安装在建筑物内的备用电源装置。当建筑物发生火灾、事故或其他紧急情况导致市电断电时,应急电源可以为消防标志灯、照明灯和其他重要负载提供第二路应急供电。随着建筑消防水平的提高,特别是高层建筑的增加,集中供电型应急电源己成为建筑物必备的消防设施。
安装形式:落地式、分体式、内嵌式、壁挂式。
备用时间:90分钟,国标型(可按设计要求配置备用时间)。

产品特点:
▼采用集中模式,无需特殊灯具;
▼双路电源自动切换,可靠性高;
▼寿命长,主机寿命20年以上;
▼采用32位DSP中央处理技术,输出纯正弦波;
▼LED显示和声音告警,工作状态一目了然;
▼具有过压、欠压、过温、过流、短路等保护功能;
▼智能电池充电管理功能,全自动高效率三段式充电机;
▼自动监控电池工作状态,具有电池速放自动保护;
▼具有消防联动功能,可透过RS232或RS485接口,可实现远程监控:
▼模块化结构设计,维护方便。


◆规格范围

规格范围

 0.5-10KW

 单进单出

 220V/220V AC

 落地式、壁挂式、内嵌式

 YJ 0.5KW

 落地式

 YJ 1-10KW

 三进单出

 380V/220V AC

 落地式

 YJ 1-10KW


◆规格范围

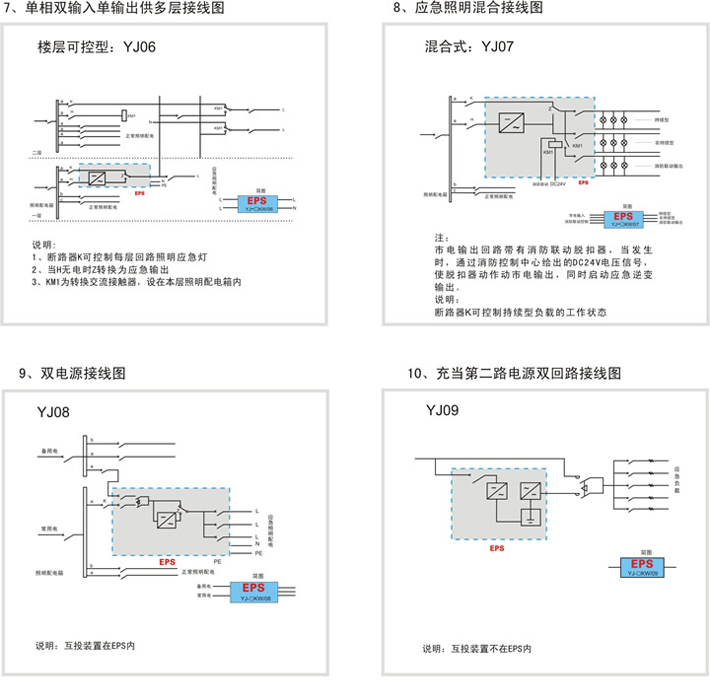

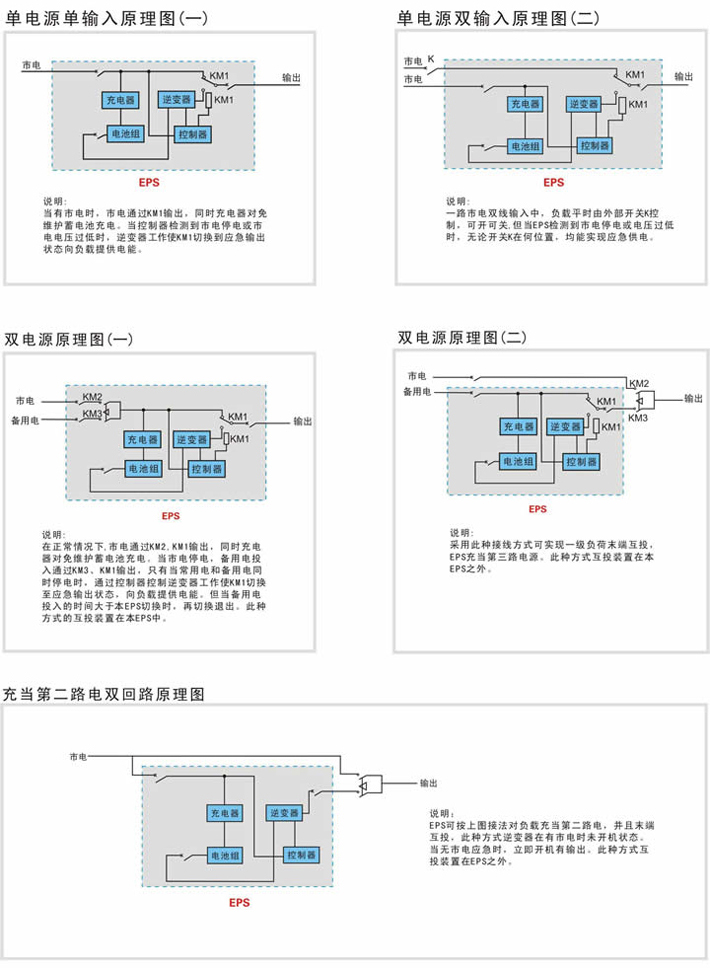

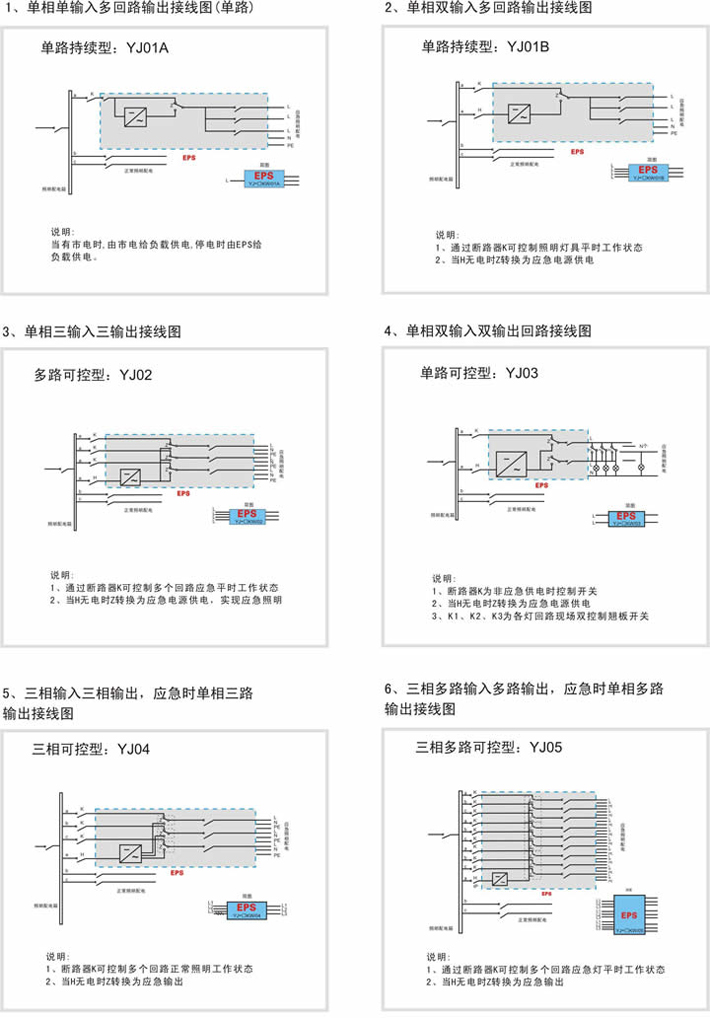

◆产品原理图






◆主要技术参数

一、YJ系列EPS产品技术参数

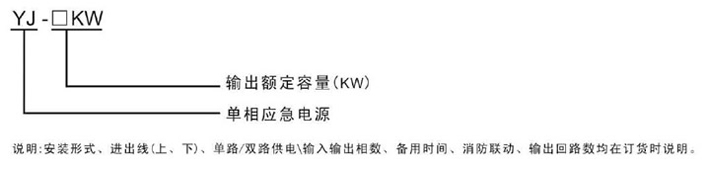

 型号规格

 YJ-(0.5KW-3KW)

  YJ-(4KW-10KW)

 输入

 电压

 单相220VAC ± 20%                 三相380VAC± 20%

 频率

 50Hz± 10%

 输出

 电压

   正常时:同市电电压          应急时:220VAC ± 3%

 频率

 正常时:同市电同步           应急时:50Hz± 0.5%

 波形

 正弦波(THD≤3%

 输出支路

 3路(可以扩充)

 输出支路类型

 持续型、非持续型、消防联动型

 电池

 电池形式

密封式免加水

 标称电压

 48VDC

192VDC

 充电时间

 ≤24h

 切换时间

 ≤1.0ms(快速切换)             ≤3s(一般负载)

 应急备用时间

 90min(可按需而定)

 过载能力

 120%   60s              150%    0.5s

 保护功能

 过压、欠压、过流、短路保护

 通讯

 RS232/RS485,   通讯协议:Modbus

 噪音(1m距离)

 正常时:无噪音       应急时:<50dB

 工作环境

 相对湿度

 10-90%

 环境湿度

 -20℃-40℃

 海拔高度

 ≤2000m(>2000m时,每增加100m,功率减额1%)

 适应负载  适用于各种照明负载

注:1、增加输出回路、双电源、浪涌或其他元件时,需另加费用。
    2、技术参数如有变更,恕不另行通知,以最新数据为准。


二、YJ系列EPS主要设计参数

 型号规格

输出功率(kw)

 应急时间(min)

外形机尺寸(mm)深×宽×高

重量(kg)

柜体数量

安装

 YJ-0.5KW

 0.5

 60

 240×500×550

 60

 1

潜式
挂式

 90

 240×500×550

 75

 YJ-1KW

 1.0

 60

 300×600×1200

 80

 1

潜式
挂式
落地式

 90

 300×600×1200

 130

 YJ-1.5KW

 1.5

 60

 300×600×1200

 150

 1

 90

 300×600×1200

 210

 YJ-2KW

 2.0

 60

 400×600×1200

 215

 1

 90

 400×600×1200

 230

 YJ-3KW

 3.0

 60

 400×600×1200

 240

 1

 落地式

 90

 400×600×1200

 360

 YJ-4KW

 4.0

 60

 450×750×1500

 320

 1

 90

 450×750×1500

 460

 YJ-5KW

 5.0

 60

 450×750×1500

 410

 1

 90

 450×750×1500

 590

 YJ-6KW

 6.0

 60

 600×800×2000

 560

 1

 90

 600×800×2000

 750

 YJ-7KW

 7.0

 60

 600×800×2000

 650

 1

 90

 600×800×2000

 900

 YJ-8KW

 8.0

 60

 600×800×2000

 750

 1

 90

 600×800×2000

 1000

 YJ-9KW

 9.0

 60

 600×800×2000

 850

 1

 90

 600×800×2000

 1100

 YJ-10KW

 10

 60

 600×800×2000

 960

 1

 90

 600×800×2000

 1200

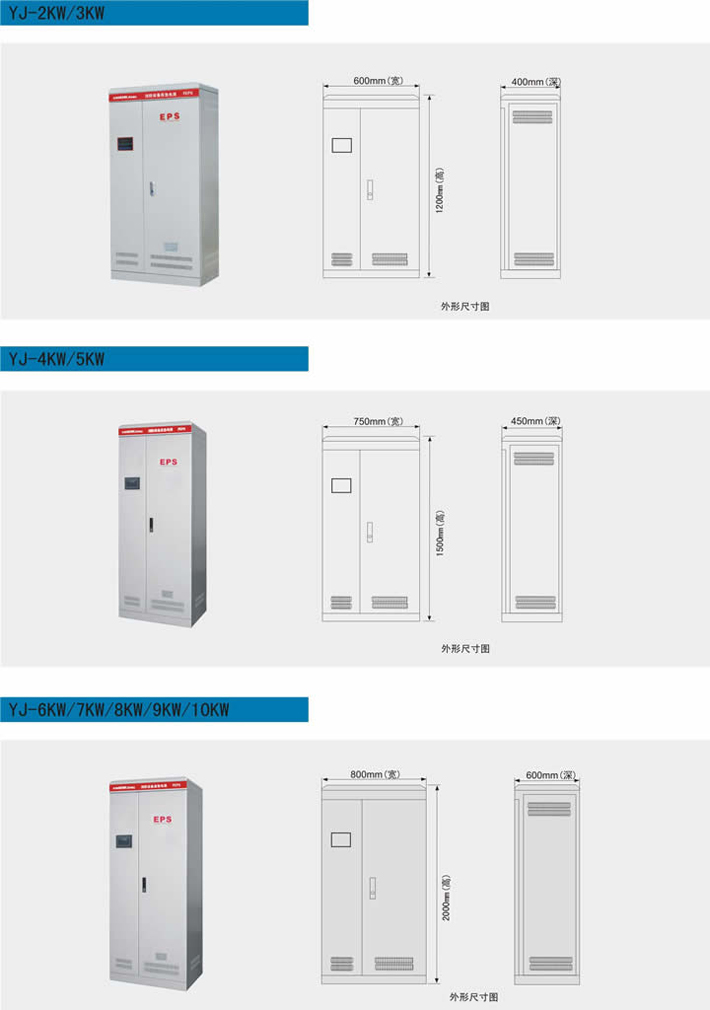

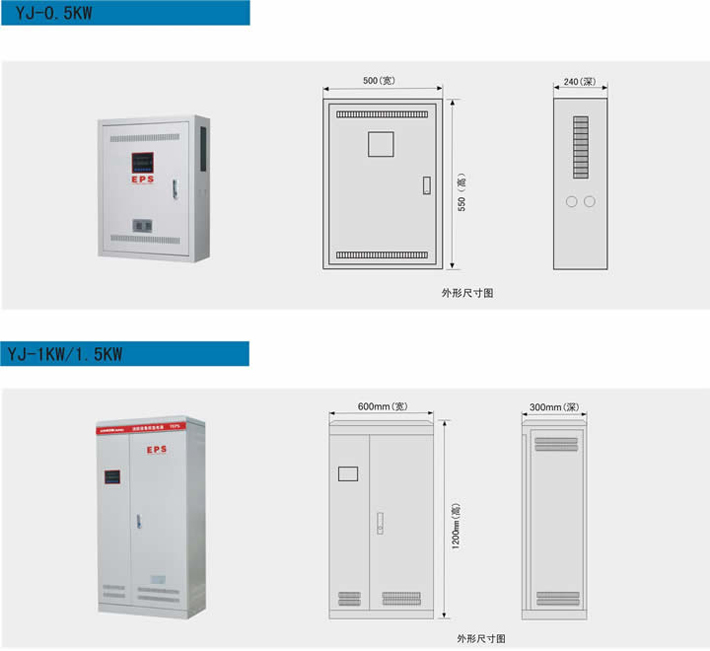

◆外形尺寸图
