YJS系列EPS三相(照明/动力混合型)应急电源

产品概述:
用于金融、医院、酒店、商场、学校、机关、车站、码头、会展中心、体育场馆、隧道等多类建筑物的应急照明或动力应急供电。

产品特点:
▼采用集中模式,无需特殊灯具;
▼双路电源自动切换,可靠性高;
▼寿命长,主机寿命20年以上;
▼采用32位DSP中央处理器技术,输出纯正弦波;
▼中文液晶LCD、TFT真彩屏显与LED显示和声音告警,工作状态一目了然;
▼具有过压、欠压、过温、过流、短路等保护功能;
▼智能电池充电管理功能,全自动高效率三段脉冲式充电机,确保电池寿命;
▼电池巡检仪自动监控电池工作状态,记录1000条电池故障历史;
▼具有消防联动功能,可透过RS232或RS485接口,可实现远程监控;
▼模块化结构设计,维护方便。
▼采用日本三菱公司第五代智能(IPM)模块组装;
▼能适应容性、感性、阻性负载,能承受电机启动时产生的冲击电流;



规格范围:

 规格范围


 2.2-500KW


 三相输入

 380VAC

 落地式

 YJS 2.2-500KW

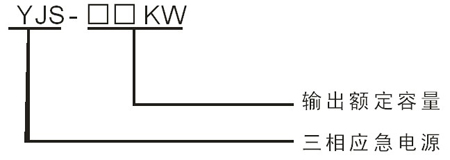

型号说明:

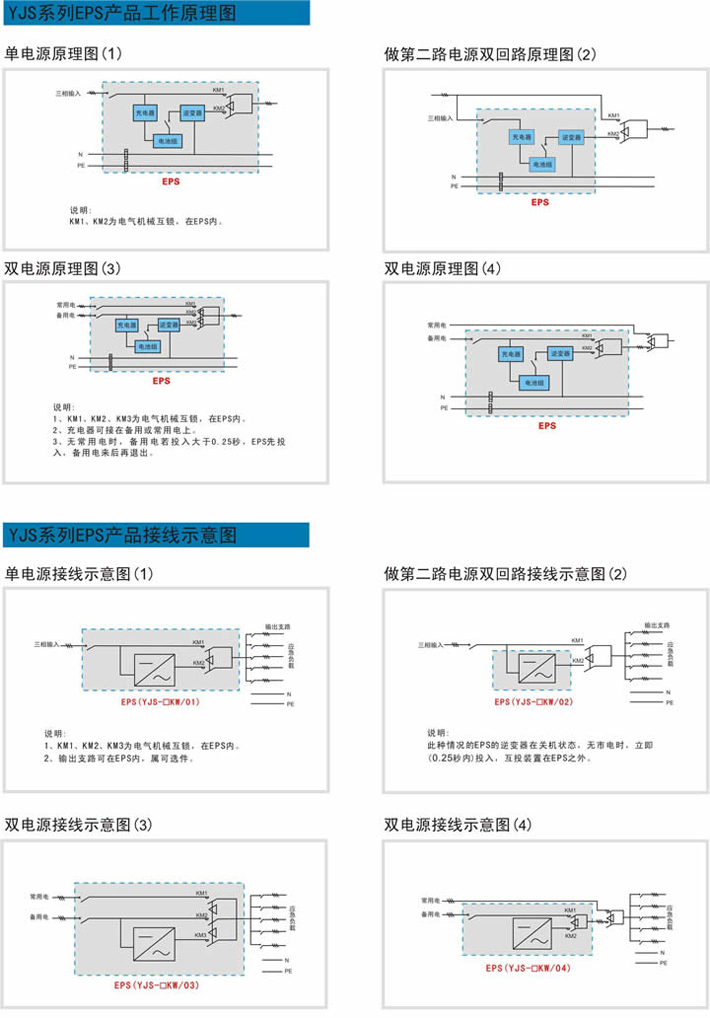

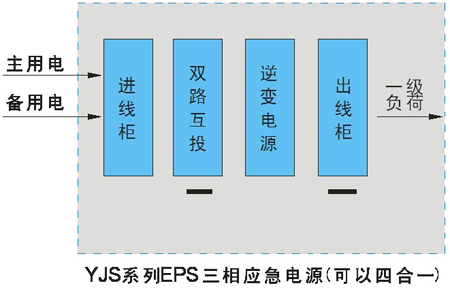

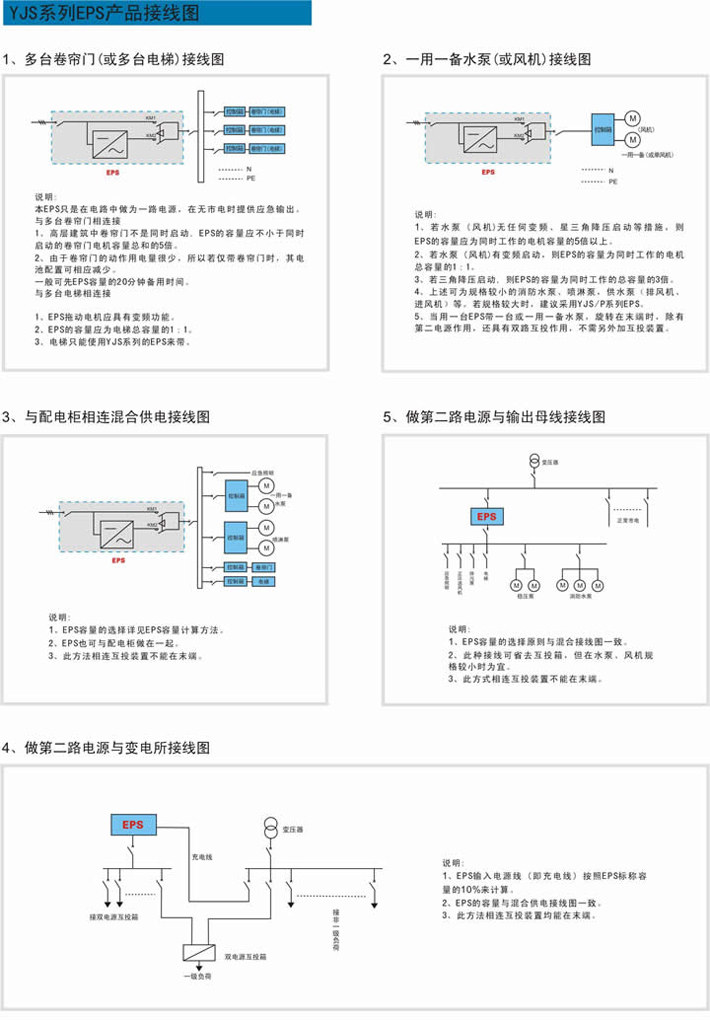

产品原理图:




技术参数:

型号规格

 YJS-(2.2KW-18.5KW)

  YJS-(22KW-90KW)

YJS-(100KW-500KW)

 输入

 电压

                 三相380VAC± 20%

 频率

 50Hz± 10%

相数

  三相四线+地线

 输出

 电压

   正常时:同市电电压          应急时:220VAC ± 3%

 频率

 正常时:同市电同步           应急时:50Hz± 0.5%

 波形

 正弦波(THD≤3%

 输出支路

 3路(可以扩充)

 输出支路类型

 持续型、非持续型、消防联动型

 电池

 电池形式

密封式免加水

 标称电压

 192VDC

324VDC

 492VDC

                 切换时间

 ≤1.0ms(快速切换)      ≤100ms(一般负载)    ≤3.0-5.0s(变频输出点击负载)

 应急备用时间

 90min(可按需而定)

 过载能力

 ≥120%   30s              ≥150%    0.5s

 保护功能

 电池、温度、过载、欠压、短路保护

 通讯

 RS232/RS485,   通讯协议:Modbus

 显示

 LCD、LED

 噪音(1m距离)

 正常时:无噪音       应急时:≤50dB   75KW以上:≤60dB

 效率

 应急供电时:≥95%     正常时:≥99%

 工作环境

 相对湿度

 10-90%不结露

 环境湿度

 -20℃-40℃

 海拔高度

 ≤2000m(>2000m时,每增加100m,功率减额1%)

 适应负载

 适用于感性负载和感容性混合负载

 尺寸/重量

 见表

 开门方式和进线方式

前门单开、后门双开、底部进出线(标准型)

注:1、增加输出回路、双电源、浪涌或其他元件时,需另加费用。
    2、技术参数如有变更,恕不另行通知,以最新数据为准。


二、YJS系列EPS电池配置及尺寸重量一览表

型号规格

输出功率(kw)

外形机尺寸(mm)深×宽×高


配置电池柜(个)

主机重量(kg)

电池重量(kg)

 YJS-2.2KW

2.2×

400×750×1500

电池在主机柜内

180

......

 YJS-3.7KW

3.7

400×750×1500

电池在主机柜内

360

......

  YJS-5.5KW

5.5

 400×750×1500

电池在主机柜内

 800

 ......

 YJS-7.5KW

 7.5

600×800×2000

电池在主机柜内

860

......

YJS-11KW

11

600×800×2000

电池在主机柜内

1030

 ......

 YJS-15KW

 15

600×800×2200

电池在主机柜内

 230

1120

YJS-18.5KW

18.5

600×800×2200

电池在主机柜内

260

 1120

 YJS-22KW

 22

600×800×2200

1

280

1580

 YJS-30KW

 30

600×800×2200

1

 320

1580

 YJS-37KW

37

600×800×2200

2

 380

2240

 YJS-45KW

 45

600×800×2200

2

 410

3160

 YJS-55KW

 55

600×800×2200

2

 470

3160

 YJS-75KW

75

600×800×2200

3

600

4740

 YJS-93KW

 93

600×800×2200

4

 900

 6320

 YJS-110KW

 110

600×800×2200

5

 1000

6320

 YJS-132KW

 132

800×1000×2200

6

 1200

 7900

 YJS-160KW

160

800×1000×2200

7

1300

9840

 YJS-187KW

 187

800×1000×2200

8

1320

11060

  YJS-200KW

 200

800×1000×2200

8

 1350

 11060

 YJS-220KW

 220

800×1000×2200

8

1540

12640

 YJS-250KW

250

800×1000×2200

9

1570

14220

 YJS-280KW

280

800×1200×2200

10

1960

15800

 YJS-315KW

315

800×1200×2200

12

2205

18960

 YJS-400KW

400

800×1200×2200

13

2800

20540

 YJS-500KW

500

800×1200×2200×2

20

3600

26000

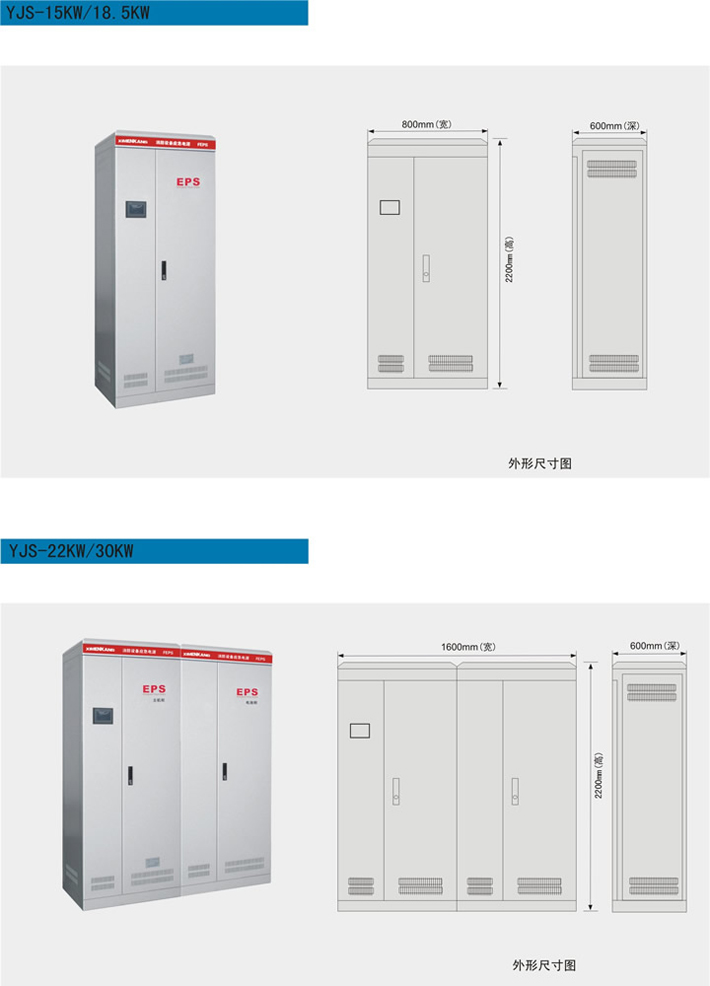

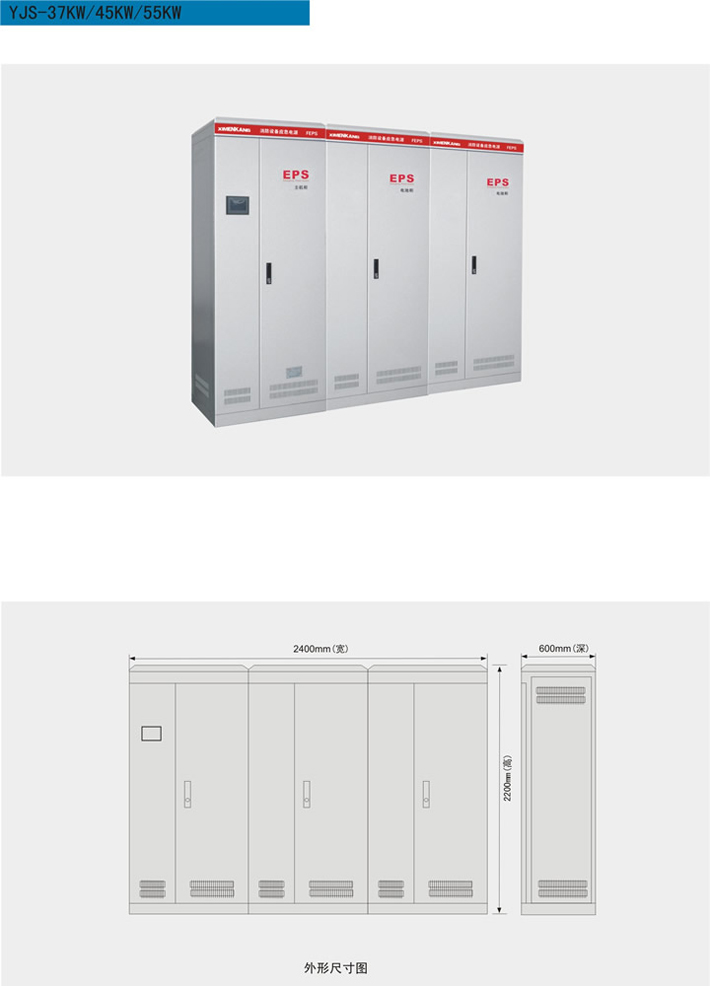

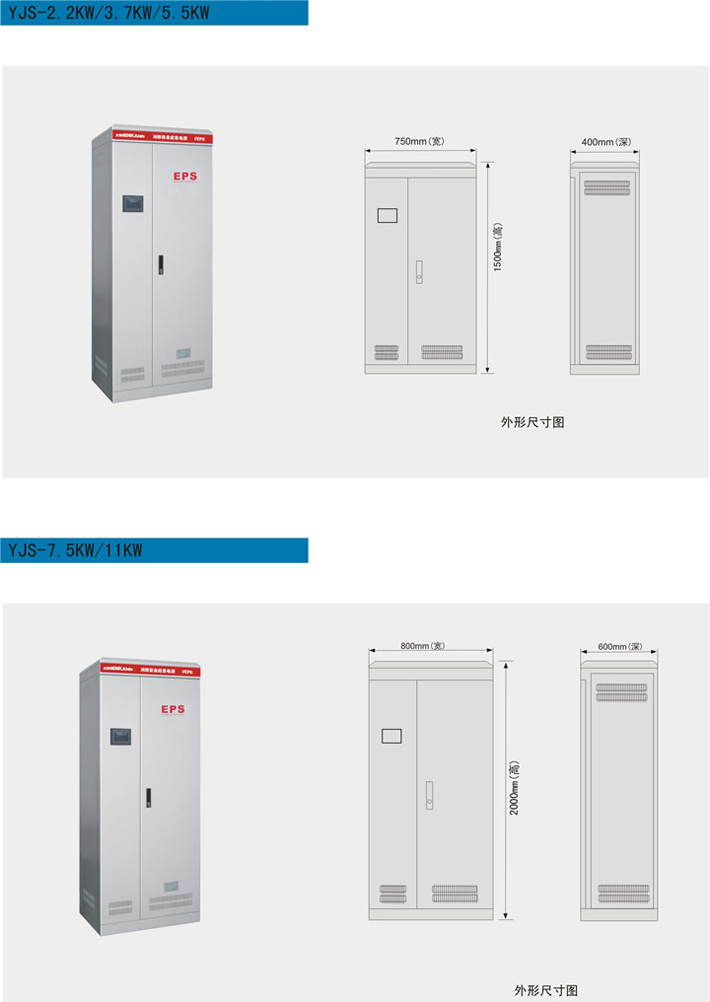

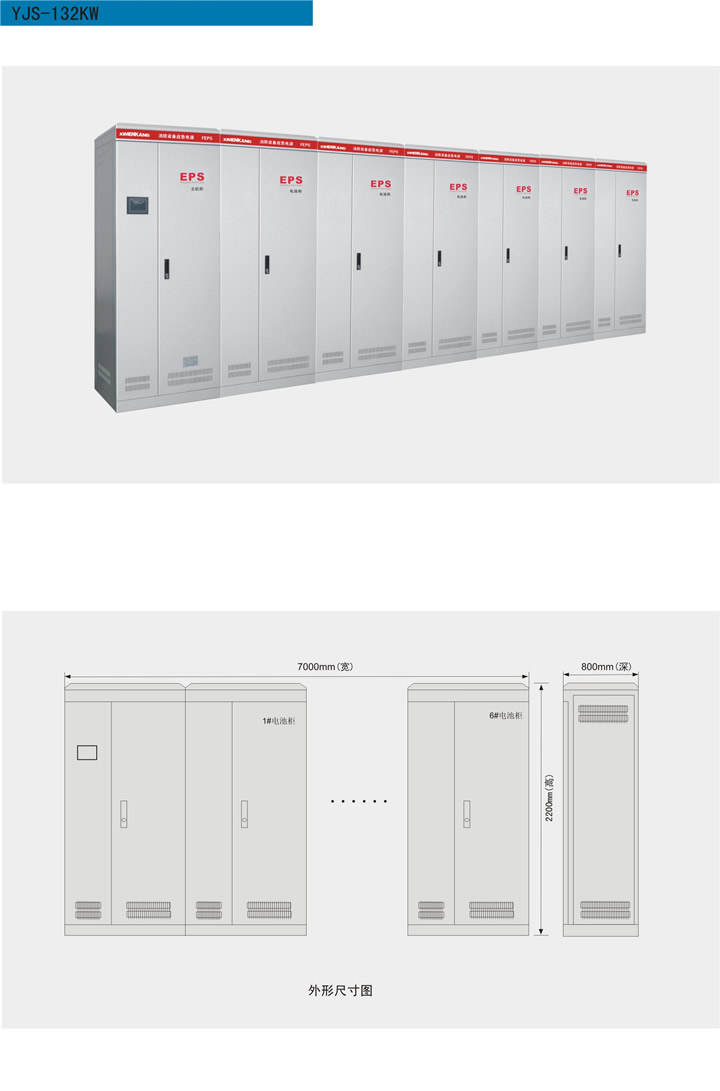

外形尺寸:
