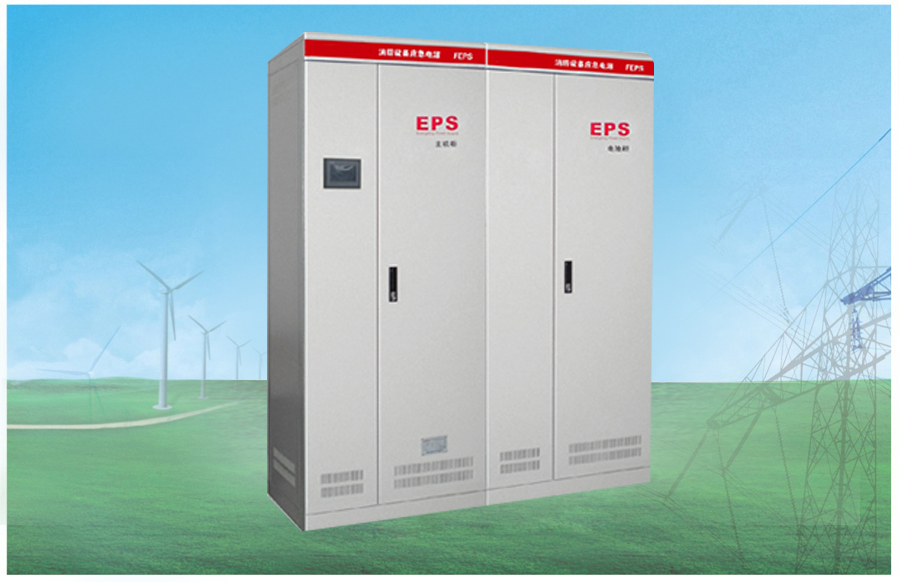

YJS/P系列EPS三相（变频动力型）应急电源

◆产品概述：
为消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：高层建筑的电梯、水泵、风机或其他设备的电动机等。

◆产品特点：
▼采用集中模式，无需特殊灯具；
▼双路电源自动切换，可靠性高；
▼寿命长，主机寿命20年以上；
▼采用32位DSP中央处理器技术，输出电压0~380V可调；
▼中文液晶LCD、TFT真彩屏显与LED显示和声音告警，工作状态一目了然；
▼具有过压、欠压、过温、过流、短路等保护功能；
▼智能电池充电管理功能，全自动高效率三段脉冲式充电机,确保电池寿命；
▼电池巡检仪自动监控电池工作状态，记录1000条电池故障历史；
▼具有消防联动功能，可透过RS232或RS485接口，可实现远程监控；
▼模块化结构设计，维护方便。
▼采用日本三菱公司第五代智能(IPM)模块组装；
▼能适应容性、感性、阻性负载，能承受电机启动时产生的冲击电流；

◆规格范围：

规格范围	2.2-500KW
三相进输入	380V AC	落地式	YJS/P 2.2-500KW

◆型号说明：

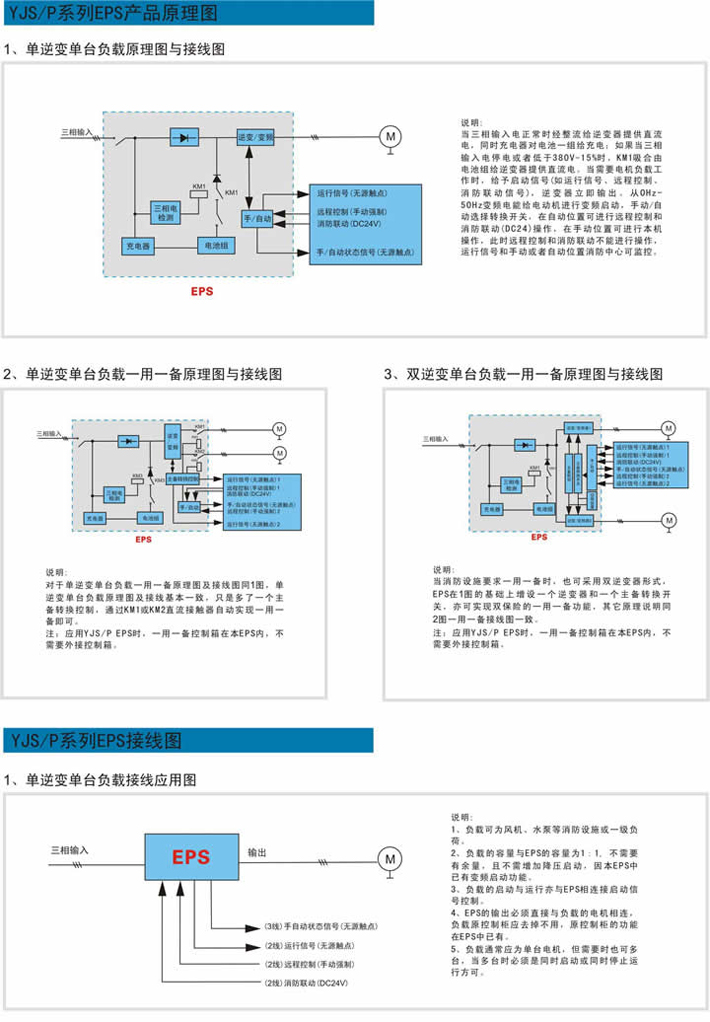

◆产品原理图:

◆技术参数：

型号规格		YJS/P 2.2-400KW
输入	电压	380VAC± 20%
	相数	三相三线＋PE
	频率	50Hz± 10%
输出	电压	0-380VAC 可调
	频率	0-50Hz（变频启动正常运行，频率可调）
	波形	PWM波
	输出支路	1路（可按用户需求扩充）
	输出支路类型	持续型、非持续型、消防联动型
电池	电池形式	密封式免加水
	标称电压	492VDC
切换时间		≤3.0-5.0s(变频输出电机负载）
应急备用时间		90min（可按需而定）
过载能力		120%   60s              125%    5s
保护功能		电池、温度、过载、短路、欠压保护
通讯		RS232/RS485，   通讯协议：Modbus
显示		LCD、LED
效率		应急供电时： ≥95%     正常时：≥99%
工作环境	噪音（1m距离）	市电时无噪音，应急时≤60DB
	湿度	10-90%不结露
	温度	-20℃-40℃
	海拔高度	2000m（≥2000m时，每增加100m，功率减额1%）
适用负载		仅适用于电机负载
尺寸/重量		见表
开门方式和进线方式		前门单开，后面双开，底部进出线（标准型）

注：技术参数如有变更，恕不另行通知，以最新数据为准。

◆外形尺寸：

YJS/P系列EPS电池配置及尺寸重量一览表

型号规格	输出功率（kw）	外形机尺寸（mm）深×宽×高	配置电池柜（个）	重量（kg）含电池
YJS/P-2.2KW	2.2	400×750×1500	电池在主机柜内	160
YJS/P-3.7KW	3.7	400×750×1500	电池在主机柜内	340
YJS/P-5.5KW	5.5	400×750×1500	电池在主机柜内	700
YJS/P-7.5KW	7.5	600×800×2000	电池在主机柜内	800
YJS/P-11KW	11	600×800×2000	电池在主机柜内	950
YJS/P-15KW	15	600×800×2200	1	1280
YJS/P-18.5KW	18.5	600×800×2200	1	1300
YJS/P-22KW	22	600×800×2200	1	1740
YJS/P-30KW	30	600×800×2200	1	1800
YJS/P-37KW	37	600×800×2200	2	2420
YJS/P-45KW	45	600×800×2200	2	3350
YJS/P-55KW	55	600×800×2200	2	4960
YJS/P-75KW	75	600×800×2200	3	6570
YJS/P-93KW	93	600×800×2200	4	6600
YJS/P-110KW	110	600×800×2200	4	6650
YJS/P-132KW	132	800×1000×2200	5	8280
YJS/P-160KW	160	800×1000×2200	6	9900
YJS/P-187KW	180	800×1000×2200	7	11200
YJS/P-200KW	200	800×1000×2200	8	12800

注：1、电池柜尺寸一般为600×800×2200mm
       2、技术参数如有变更，恕不另行通知，以最新数据为准。
