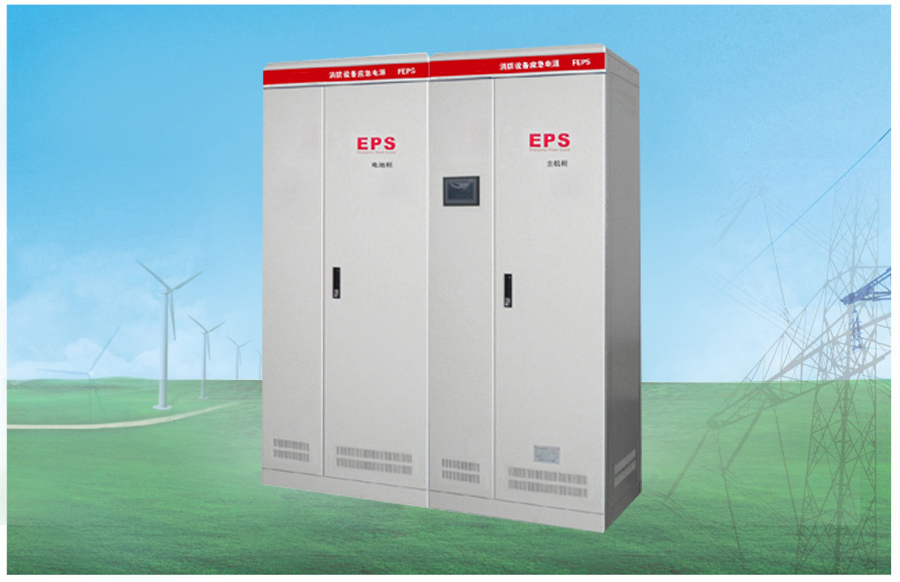

YJU系列系列EPS应急照明集中电源

产品概述:
用于各种高强气体放电灯(如高压纳灯、金属卤素灯)、医院、通信、计算机房、体育场馆、公路隧道、涵洞、地铁、大型公共场馆、生产厂房等场合的专用应急照明。

产品特点:
▼具有工作效率高,正常工作时(>99%);
▼抗过载能力强;
▼寿命长,主机寿命20年以上;
▼适应能力强,可用于各种恶劣工作环境;
▼具有完善的自检监控功能;
▼LED、LCD显示和声音告警,工作状态一目了然;
▼具有过压、欠压、过流、短路等保护功能;
▼智能电池充电管理功能,可实现均浮充自动转换,有延长电池寿命;
▼自动监控电池工作状态,具有电池欠压自动保护;
▼具有消防联动功能,通过RS232或RS485接口,可实现远程监控;
▼模块化结构设计,维护方便。

HID灯具专用电源:
      高强气体放电灯的特性均为断电熄灭后要等其冷却后才能重新启动,所以光源要延时较长一段时间才能再次点亮。在某些不能断光源的重要场合使用此类灯具将受到极大的限制,例如体育场馆、公路隧道、生产厂房等高大空间的照明。采用HID灯具专用YJU/YJSU电源可保证高压钠灯、汞灯等高强气体放电灯不会掉电。其工作原理是在主电源和后备电源转换时,采用续流原理,使HID灯具两端的电压、电流保持连续性,实现真正的无缝转换供电。因为在由市电到逆变或者逆变到市电的转换过程中,作用于HID光源两端的电压、电流都是连续的,在主备用电转换前后作用于光源两端的能量没有发生改变,所以使得光源不会产生熄弧现象。同时由于采用能量不中断供电方式,对HID灯的使用寿命也无任何影响。
其他设备专用电源
  为保证抢救设备、通信设备、计算机等设备在后备供电时能正常使用,对两路供电电源的切换时间要求极为严格,一般在1.5~5ms之间。在两路电源切换时间大于规定值时将发生丢失数据或设备停机现象。具有供电零切换功能的专用电源、通信专用电源等FEPS专用电源,由于它供电切换时间为零,能保护数据类设备在供电切换时能不停机正常工作。尤其是它有很强的负载适应性能,能驱动阻性、容性和感性负载,可替代在线式UPS电源,用于医院、机房、生产车间、军用设施、实验室等场合,产品应用领域广泛。
  具有快速切换功能的专用电源YJU/YJSU,工作为后备供电方式。当市电正常时,市电经过静态开关直接为负载供电、机内的逆变器处于空载备用状态。当市电故障时,静态开关会快速将负载切换到逆变器上,由蓄电池经逆变后继续为负载供电。当市电恢复正常时,静态开关自动将负载切回到市电上。在切换过程中,采用了先进的DSP控制技术与高速可控硅组成的快速切换装置。DSP控制技术可在正常市电的一个周期内完成数百次采样检测并作出相应的数学分析,可快速侦测出市电出现的断电、瞬时跌落、波形失真以及电压过低等市电异常,并控制高速可控硅进行切换动作。


规格范围:

规格范围

 2.2-200KW

 单相进输入

 220V/220V AC

  落地式、挂式、嵌式

 YJU 0.5-10KW

 三单相进输入

 380V/220V AC

 落地式、挂式、嵌式

 YJUS 2.2-200KW

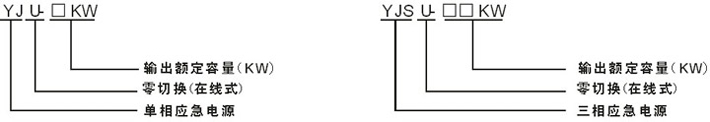

型号说明:



产品原理图:
当市电正常时,由市电经过静态开关给负载供电,同时充电器给备用电池进行智能充电。当市电断电,或超过正常电压的20%时,由控制器提供逆变信号,启动逆变电源,同时静态开关立即投切至逆变电源输出,继续提供正弦波交流电,当市电电压正常后,应急电源将自动恢复电网供电。

技术参数:

 型号规格

 YJU 系列

  YJS/U 系列

 输入

 电压

 单相220VAC ± 20%                 三相380VAC± 20%

 相数

 单相+G

 三相四线+G

 频率

 50Hz± 10%

 输出

 电压

正常时同市电电压   应急时220VAC ± 3%

 正常时同市电电压   应急时380VAC ± 3%

 频率

 正常时:同市电同步           应急时:50Hz± 0.1%

 波形

 正弦波

 输出支路

 3路(可按用户需求扩充)

 1路(可按用户需求扩充)

 输出支路类型

 持续型、非持续型、消防联动型

 电池

 电池形式

密封式免加水

 标称电压

 12VDC

 切换时间

 0.01ms

 应急备用时间

 90min(可按需而定)

 过载能力

 120%   60s              125%    5s

 保护功能

缺相、过压、欠压、过载、短路保护

 通讯

 RS232/RS485,   通讯协议:Modbus

显示

LCD、LED

 效率

 ≥90%

 工作环境

 噪音(1m距离)

 ≤45DB

 ≤60DB

 相对湿度

 ≤90%

 环境湿度

 -20℃-45℃

 海拔高度

 ≤2000m

 尺寸/重量

 见表

注:技术参数如有变更,恕不另行通知,以最新数据为准。


外形尺寸:

一、YJU系列EPS电池配置及尺寸一览表

 型号规格

输出功率(kw)

 应急时间(min)

外形机尺寸(mm)深×宽×高

重量(kg)

配置电池柜

安装

 YJU-0.5KW

 0.5

 60

 400×600×1200

 70

 电池在主机柜内

潜式
挂式

 90

 400×600×1200

 80

 YJU-1KW

 1.0

 60

 400×600×1200

 95

电池在主机柜内

潜式
挂式
落地式

 90

400×600×1200

 130

 YJU-1.5KW

 1.5

 60

 400×600×1200

 150

电池在主机柜内

 90

 400×600×1200

 210

 YJU-2KW

 2.0

 60

 400×600×1200

 215

电池在主机柜内

 90

 400×600×1200

 230

 YJU-3KW

 3.0

 60

 450×750×1500

 240

电池在主机柜内

 落地式

 90

450×750×1500

 360

 YJU-4KW

 4.0

 60

 450×750×1500

 320

 电池在主机柜内

 90

 450×750×1500

 460

 YJU-5KW

 5.0

 60

 600×800×2000

 410

电池在主机柜内

 90

 600×800×2000

 590

 YJU-6KW

 6.0

 60

 600×800×2000

 560

电池在主机柜内

 90

600×800×2000

 750

 YJU-7KW

 7.0

 60

 600×800×2000

 650

电池在主机柜内

 90

600×800×2000

 900

 YJU-8KW

 8.0

 60

 600×800×2000

 750

电池在主机柜内

 90

 600×800×2000

 1000

 YJU-9KW

 9.0

 60

 600×800×2000

 850

 电池在主机柜内

 90

 600×800×2000

 1100

 YJU-10KW

 10

 60

 600×800×2000

 960

电池在主机柜内

 90

 600×800×2000

 1200


二、YJS/U系列EPS电池配置及尺寸重量一览表

型号规格

输出功率(kw)

外形机尺寸(mm)深×宽×高

配置电池柜(个)

重量(kg)含电池

 YJS/U-2.2KW

2.2×

400×750×1500

电池在主机柜内

160

 YJS/U-3.7KW

3.7

400×750×1500

电池在主机柜内

340

  YJS/U-5.5KW

5.5

 400×750×1500

电池在主机柜内

700

 YJS/U-7.5KW

 7.5

600×800×2000

电池在主机柜内

800

YJS/U-11KW

11

600×800×2000

电池在主机柜内

950

 YJS/U-15KW

 15

600×800×2200

电池在主机柜内

 1280

YJS/U-18.5KW

18.5

600×800×2200

1

1300

 YJS/U-22KW

 22

600×800×2200

1

1740

 YJS/U-30KW

 30

600×800×2200

1

 1800

 YJS/U-37KW

37

600×800×2200

2

2420

 YJS/U-45KW

 45

600×800×2200

2

 3350

 YJS/U-55KW

 55

600×800×2200

2

 4960

 YJS/U-75KW

75

600×800×2200

3

6570

 YJS/U-93KW

 93

600×800×2200

4

 6600

 YJS/U-110KW

 110

600×800×2200

4

 6650

 YJS/U-132KW

 132

800×1000×2200

5

 8280

 YJS/U-160KW

160

800×1000×2200

6

9900

 YJS/U-187KW

 180

800×1000×2200

7

11200

  YJS/U-200KW

 200

800×1000×2200

8

 12800

注:1、电池柜尺寸一般为600×800×2200mm
       2、技术参数如有变更,恕不另行通知,以最新数据为准。
