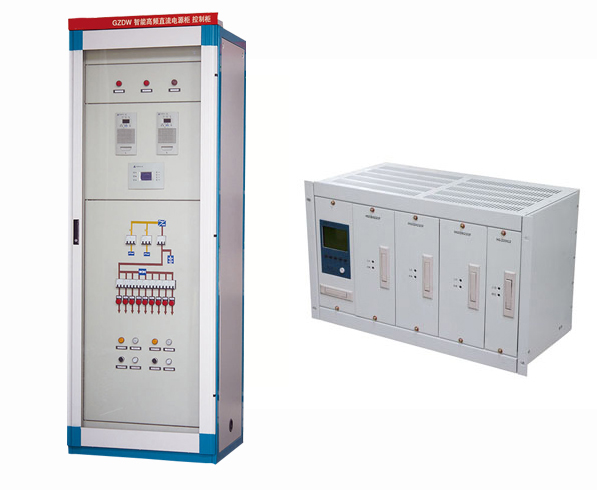

CD-GZDW经济型直流电源

适用范围:
CD-E2监控系统和壁挂模块组成壁挂芯系统是我公司专为小容量系统而设计;适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池构成一体化柜体、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,系统监控和电池智能化管理功能完善,具有与自动化系统连接的四遥接口,提供RS232和RS485两种通讯选择,提供RTU、CDT、MODBUS三种通讯规约选择

系统特点:
▼适合构成40AH/220V、65AH/110V、100AH/48V以下所有系统;
▼模块、监控单元和降压单元均采用带电热插拔结构,安装、维护方便快捷;
▼最多可安装3个CD系列风冷高频整流充电模块;
▼降压单元具有自动硅链降压功能,最大电流2A/DC220、4A/DC110V、5A/DC48V,冲击电流30A/0.5S;
▼监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准;
▼监控单元具有对电池自动管理的功能;
▼提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接;
▼监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测;
▼配电单元提供2路交流输入(可选择一路PT100供电)、1路电池输入;

系统技术参数:
▼交流输入电压:220V-15%+20%
▼PT供电电压:100V±10%
▼电网频率:50Hz±10%
▼功率因数:≥0.85
▼稳压精度:≤±0.5%
▼稳流精度:≤±0.5%
▼纹波系数:≤±0.1%
▼均流度:≤5%
▼效率:≥90%
▼输出过压保护:280V±2V(220V),140V±2V(110V),60V±2V(48V)
▼可闻噪音:≤55dB
▼人机界面:128×64点阵LCD汉字菜单显示,按键操作
▼通讯接口:支持RS232/RS485两种通讯接口, 运行软件已包括CDT451-91和MODBUS两种通讯规约,用户可在现场根据需要自行选择定义
▼柜体尺寸:800×600×2260或800×600×2360
▼系统接线方案:GZDW33和GZDW35
▼输出电压范围:40V-60V连续可调(对于48V系统);90V-140V连续可调(对于110V系统);180V-280V连续可调(对于220V系统)


系统方案选择:

选用设备

方案选择

方案说明

充馈电柜或充馈电电池一体柜

必配件

本方案适合于38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系统

系统可根据电池体积大小及或用户需要配置柜体数量

CD-E2主监控

CD系列风冷整流模块

交流输入保护

降压硅链GL系列

馈线输出(2合3控输出)

母线绝缘闪光CD-SG

电池巡检单元CD-X

选配件

支路绝缘检测单元CD-J
