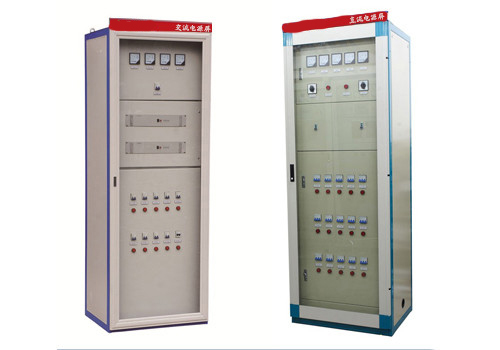

CD-JL(N)交流(逆变)电源屏

适用范围:
CD-JL(N)微机型交流(逆变)电源屏适用于发电厂、变电站、电气化铁路、工矿企业、继电保护、自动装置等领域的操作电源和控制电源.微机型交流(逆变)电源屏采用双路电源切换装置交流进线,具有在线式、零转换功能.如一路电源发生异常则进行电源之间的自动切换,保证供电的可靠性.当市电正常时,单相220V交流(或三相380V)经过隔离,整流滤波后给逆变器供电,若交流转入断电,则由电力系统的直流屏经过防反二极管给逆变器供电,再经过输出隔离后给重要负载供;若直流屏断电,则仍由交流输入供电;若逆变器过载或故障,则由静态开关切换至旁路供电。

系统特点
▼供电质量提高.通过输入输出双重隔离以及双变换工作模式,使其输出成为稳压稳频的标准正统波波形
▼具有市电掉电保护功能,若输入电源断,逆变器由电力系统的直流屏供电(DC110/220V),负载供电无中断.
▼有效抵制噪声.由于使用隔离变压器和交流-直流-交流变换方式,有效过滤输入电源中的杂波,使负载得到纯净的正统波电源
▼内部安装逆止二极管,可防止直流母线电压比直流输入的侧电压高而向直流屏反灌,起到保护直流屏的作用.
▼交流母线与直流母线隔离.完全屏蔽了交流母线与直流母线之间的互相影响.
▼具有多种告警方式,可通过声、光、LCD、输入输出接点以及通讯传输方式对当前发生的告警进行及时、准确和详细的提示,在提高系统可靠性的同时,帮助维护人员准确快速地定位和排除故障.
▼具有输入反接、欠压、过压,输出过载、短路、过热保护功能.
▼可增加事故照明切换回路。
▼ 配有RS232/485通讯接口,可与上位机进行通讯,实现“四遥”无人值守.

技术参数:
▼直流输入:额定电压:220V DC/110VDC
▼交流输入:额定电压:220V AC单相/380VAC 三相
▼电压允许范围:220VAC±15%单相/ 380VAC±15% 三相
▼交流输出:电压精度:220V±3%
▼过载能力: 120%,10min
▼逆变效率:85%(80%阻性负载)
▼保护功能:输入反接、欠压、过压保护、输出过载、短路、过热保护
▼外形尺寸(mm)
▼高×宽×深:2260×800×600或2360×800×550
