产品总汇>CY-GZDW触摸屏直流电源

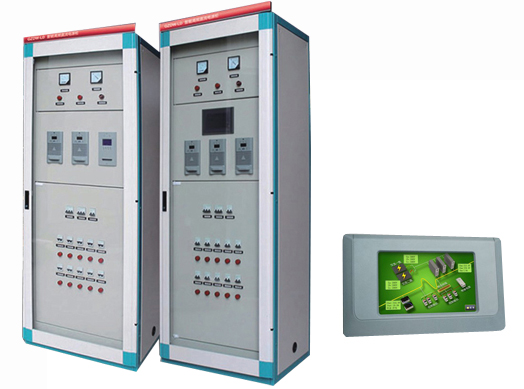

CY-GZDW触摸屏直流电源

适用范围:
CD-E5(彩色5.7寸)、CD-E6(彩色10.4寸)监控系统可配置我公司CD系列整流模块,也可配艾默生、汇业达、英可瑞等整流模块, 可支持任何接线方案的直流系统,包括三充电机、双电池组、母线分段的接线方案;适合于10KV以上变电站、电厂及水电站使用。

系统特点:
▼系统采用全中文彩色TFT触摸 液晶显示屏,配置4 线电阻式触摸屏。;
▼系统采用知名公司的真正工业级三星S3C44B0 32 位微处理器,速度快、功能强、可靠性高;
▼可选配24个我公司CY系列、艾默生HD系列、汇业达、英可瑞等模块构成系统,组态灵活;
▼支持所有接线方案(含双充电机、双电池组、母线分段);
▼可选配单组18/108节电池巡检;
▼可选配母线绝缘支路检测,最多可扩展4个CD-J(120)路;
▼主监控提供RS232/RS485接口,内置CDT、MODBUS两种通讯协议,可与电站自动化系统连接。

技术参数:
▼交流输入:   AC380V±15%,频率50Hz±10%
▼输出电压:   180V-286V任意设定(220V系统);143V任意设定(110V系统)
▼输出电流:   5A-960A(220V系统最大配置24个整流模块)
▼电池容量:   任意容量的直流系统
▼模块限流:   10%-110%任意设定
▼工作效率:   > 94%
▼稳压精度:   < 0.5%
▼纹波系数:   < 0.5%
▼稳流精度:   < 0.5%
▼电池充电管理:自动
▼电池温度补偿:用户可设定
▼人机界面:320×240(5.7寸)、640*480(10.7寸)点阵LCD汉字显示,彩色触摸屏操作
▼通讯接口:支持RS232和RS485通讯模式,支持CDT451-91和MODBUS通讯规约
▼柜体尺寸:800×600×2260或800×600×2360
▼系统接线方案:所有接线方案

系统方案选择:

选用设备

方案选择

方案说明

CD-E5/E6主监控

必配件

可支持任何接线方案的直流系统,包括双、三充电机、双电池组、母线分段的接线方案

系统馈线输出较多时可配置独立的馈电柜。

综合监控单元CY-ADK

HG系列任意规格的整流模块,或者艾默生、汇业达、英可瑞、通合等公司模块

交流输入保护

馈线输出

绝缘闪光CDSG

充/馈电柜

蓄电池柜

电池巡检单元CD-X

选配件

绝缘监控单元CD-J

CD2B10(HG2A15)降压模块

逆变器DC/AC(1K、2K、3K、5K)

直流变换器DC/DC

事故照明切换装置
