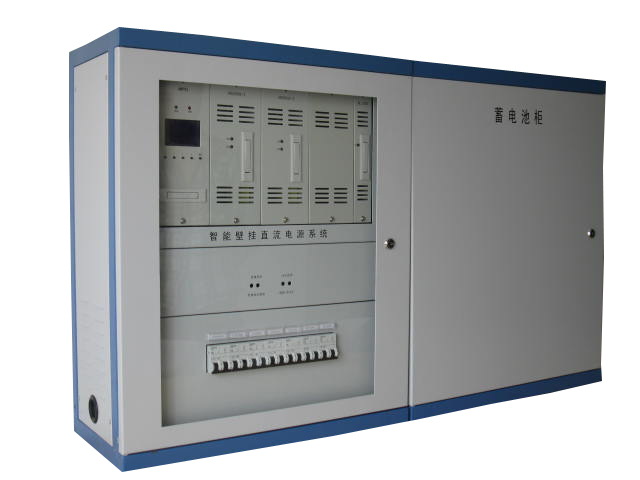

GZDW-B壁挂式直流电源系统

◆适用范围:
GZDW-B系列高频开关电源壁挂系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯规约选择

◆系统特点:
▼适合构成38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系统；
▼模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
▼可安装3个CD系列高频整流充电模块；
▼降压单元具有自动硅链降压功能，最大电流2A/DC220、4A/DC110V、5A/DC48V、5A/DC24V，冲击电流30A/0.5S；
▼监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
▼监控单元具有对电池自动管理的功能；
▼提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；
▼监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；
▼配电单元提供2路交流输入（可选择一路PT供电）、1路电池输入；
▼可选配电池巡检单元CD-X、绝缘检测单元CD-J。

◆技术参数：
▼交流输入电压：220V-15%+20%
▼PT供电电压：100V±10%
▼电网频率：50Hz±10%
▼功率因数：≥0.85
▼输出电压范围：20V-30V连续可调（对于24V系统）；40V-60V连续可调（对于48V系统）；90V-140V连续可调（对于110V系统）；180V-280V连续可调（对于220V系统）
▼稳压精度：≤±0.5%
▼稳流精度：≤±0.5%
▼纹波系数：≤±0.1%
▼均流度：≤5%
▼效率：≥90%
▼输出过压保护：280V±2V（220V），140V±2V（110V），60V±2V（48V）
▼工作环境相对湿度：≤90%
▼工作环境温度：-5℃~45℃
▼可闻噪音：≤55dB
▼人机界面：128×64点阵LCD汉字菜单显示，按键操作
▼通讯接口：支持RS232/RS485两种通讯接口， 运行软件已包括CDT451-91和MODBUS两种通讯规约,用户可在现场根据需要自行选择定义
▼充电箱及电池箱均带玻璃门，箱体尺寸：  560×265×680(mm)
▼系统接线方案：GZDW33和GZDW35

◆系统方案选择:

选用设备	方案选择	方案说明
PM-07主监控	必配件	本方案适合于38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系统 系统可根据电池体积大小及数量选择电池箱的数量。
CD系列整流模块
交流输入保护
馈线输出
充馈电柜或充馈电电池一体箱
蓄电池箱
母线绝缘闪光CDSG	选配件
电池巡检单元CD-X
支路绝缘检测单元CD-J
降压硅链GL系列
