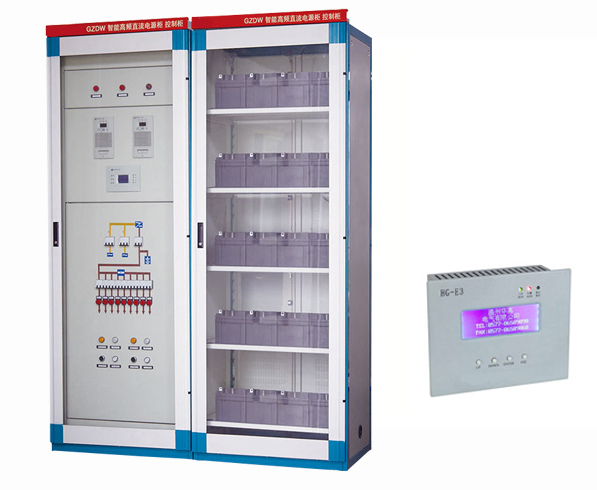

CD-GZDW标准型直流电源

◆适用范围:
CD-E3监控系统是为满足用户常规直流屏系统而设计的一款中型监控，其主要适用于7Ah -- 200Ah单电单充系统，电池巡检和绝缘检测是通过扩展方式实现，通过RS485接口与该监控器联机，可实现24节电池巡检和30路支路绝缘监察，实现13路支路开关跳闸故障检测。该监控器的特点是集中一体式加扩展单元的组合结构，性价比高，接线简单，安装方便。

◆系统特点:
▼主监控采用240*64点阵 LCD汉字菜单显示，按键操作；
▼可测量合母、控母电压，电池、控母电流；
▼测量、显示值完全用软件校准，无需电位器调节
▼自带直流系统母线绝缘监察；
▼具有温度补偿功能
▼可选配我公司CD自冷系列或爱默生HD系列模块构成系统，组态灵活；
▼支持单组蓄电池、单母线不分段系统；
▼可选配1台电池巡检单元CD-X（24节电池检测）
▼可选配1台微机绝缘支路检测单元CD-J (可检测30路支路)；
▼提供MODBUS协议，可与后台通信，实现“四遥”。

◆系统技术参数:
▼交流输入：  AC380V±15%，频率50Hz±10%
▼输出电压：  180V-286V任意设定（220V系统）；90V-143V任意设定（110V系统）
▼输出电流：  5A–160A（系统最大配置8个整流模块）
▼电池容量：7Ah -- 200Ah任意容量的直流系统
▼模块限流：  10% - 110% 任意设定
▼工作效率： > 94%
▼稳压精度：  < 0.5%
▼纹波系数：  < 0.5%
▼稳流精度：  < 0.5%
▼电池充电管理：自动
▼人机界面：240×64点阵LCD汉字菜单显示，按键操作
▼柜体尺寸：800×600×2260或800×600×2360
▼系统接线方案：GZDW33和GZDW35

◆系统方案选择:

选用设备	方案选择	方案说明
充馈电柜（豪华、标准）	必配件	本方案适合于任意大小的直流系统，用于单母线不分段接线，单组蓄电池系统；可提供部分模块用于控母供电。 DC220V系统如果小于65Ah（DC110V系统电池小于100AH），可以充、馈电及电池柜合一柜。 系统馈线输出较多时可配置独立的馈电柜。
CD-E3主监控单元
HG系列任意规格的整流模块
交流输入保护
馈线输出
降压硅链
蓄电池柜
绝缘闪光CD-SG	选配件
电池巡检单元CD-X
绝缘监控单元CD-J
逆变器DC/AC（1K、2K、3K、5K）
直流变换器DC/DC
